Монтаж системы подвеса полотна «Улитка» на фиксирующем профиле AEG77F

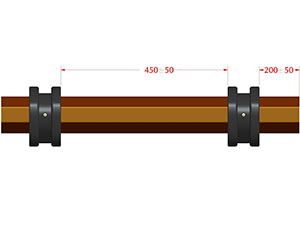

1. Дистанционные кольца RDS70/77 установить на вал RT70x1,2 с интервалом 450±50мм и на расстоянии  200±50 мм от краев вала таким образом, чтобы (рис.1,2):

• в окне кольца на боковой стенке вала было видно широкое прямоугольное отверстие перфорации;

• отверстие перфорации вала находилось посередине окна дистанционного кольца.

Рис. 1, 2. Установка дистанционных колец RDS70/77 на валу

Минимальное количество колец на валу – не менее 2-х штук на одну роллету.

Рекомендуемое количество колец – 3 и более (согласно расчету роллеты в Aluroll).

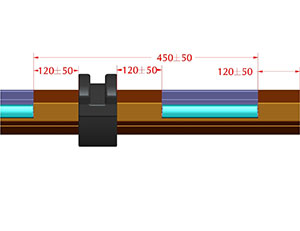

2. Профили фиксирующие AEG77F установить на вал RT70x1,2 с шагом 450±50 мм, на расстоянии  120±50 мм от дистанционного кольца и краев вала (рис.3).

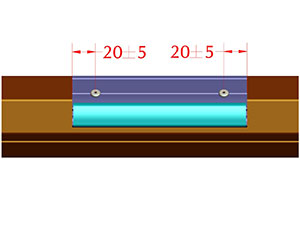

3. Расстояние от края профиля до  центра отверстия под заклепку 20±5 мм (рис.4).

Рис. 3, 4. Крепление фиксирующего профиля AEG77F к валу

Минимальное количество профилей на валу – не менее 2-х штук на одну роллету.

4. Крепление профиля AEG77F к валу осуществлять при помощи двух заклепок 4х10. Диаметр отверстий под заклепки: ?4,1…4,3 мм.
5. При весе полотна более 50 кг рекомендуется установить третью заклепку посередине профиля (рис.5).
6. Фиксация дистанционных колец RDS70/77 на валу октогональном RT70x1,2 осуществлять при помощи саморезов либо заклепок. Каждое кольцо фиксировать от смещения при помощи самореза 3.5х9.5 DIN 7981, либо заклепки 3х10 (рис.6).

Рис. 5. Фиксация фиксирующего профиля AEG77F на валу

Рис. 6. Фиксация дистанционного кольца RDS70/77 на валу

7. Установить воротное полотно из профиля AG/77 (AG/77H) на фиксирующий профиль.

ВАЖНО!

Во избежание повреждения внутривального двигателя соблюдать осторожность при сверлении отверстий под заклепки или саморезы.

Использование саморезов длинной более указанных в инструкции недопустимо, т.к. это может привести к повреждению двигателя.
