Порядок монтажа системы подвеса полотна "Улитка" на пружине

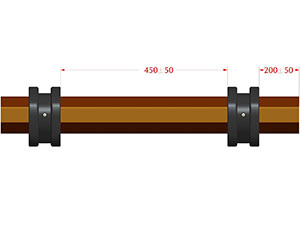

  1. Дистанционные кольца RDS70/77 установить на валу RT70x1,2 с интервалом 450±50мм и на расстоянии  200±50 мм от краев вала таким образом, чтобы (рис.1,2):
  • в окне дистанционного кольца на боковой стенке вала было видно широкое прямоугольное отверстие перфорации;

  • отверстие перфорации вала находилось посередине окна дистанционного кольца.

Дистанционные кольца RDS70/77 установить на валу RT70x1,2 с интервалом 450±50мм и на расстоянии  200±50 мм от краев вала таким образом, чтобы   Дистанционные кольца RDS70/77 установить на валу RT70x1,2 с интервалом 450±50мм и на расстоянии  200±50 мм от краев вала таким образом, чтобы
Рис. 1, 2. Установка дистанционных колец RDS70/77 на валу

Минимальное количество колец на валу – не менее 2-х штук на одну роллету.

Рекомендуемое количество колец – 3 и более штук (согласно расчету роллеты в Aluroll).

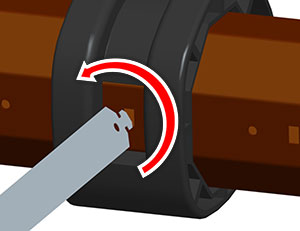

  1. Хвостовик пружины SS190RDS установить в прямоугольное перфорированное отверстие вала RT70x1,2 под углом 45? и провернуть на 45? (рис. 3).
  2. Фиксация дистанционных колец RDS70/77 на валу октогональном производится при помощи самореза 3.5х9.5 DIN 7981, либо заклепки 3х10 (рис.4).
Хвостовик пружины SS190RDS установить в прямоугольное перфорированное отверстие вала RT70x1,2 под углом 45? и провернуть на 45?   Фиксация дистанционных колец RDS70/77 на валу октогональном производится при помощи самореза 3.5х9.5 DIN 7981, либо заклепки 3х10
Рис. 3, 4. Установка дистанционных колец RDS70/77 на валу

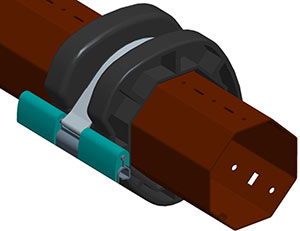

  1. Язычок пружины SS190RDS распределить вдоль дистанционного кольца RDS70/77 (рис. 5).

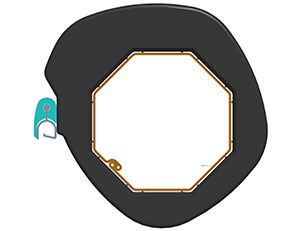

  2. Зацеп пружины SS190RDS расположить относительно дистанционного кольца так, как показано на рисунке 6, во избежание неправильной намотки профиля.
Язычок пружины SS190RDS распределить вдоль дистанционного кольца RDS70/77   Зацеп пружины SS190RDS расположить относительно дистанционного кольца так, как показано на рисунке, во избежание неправильной намотки профиля
Рис. 5, 6. Установка тяговых пружин SS190RDS

ВАЖНО!

Во избежание повреждения внутривального двигателя соблюдать осторожность при сверлении отверстий под заклепки либо саморез.

Использование для фиксации саморезов длинной более указанных в инструкции недопустимо, т.к. это может привести к повреждению двигателя.


Более подробную информацию о роллетных системах можно получить на ресурсе- РоллетЦентр
