Фиксатор полотна ворот и упоры для ворот Standard

Новые комплектующие для гаражных ворот:

1. Фиксатор полотна ворот с ручным управлением

Фиксатор арт. LH3004

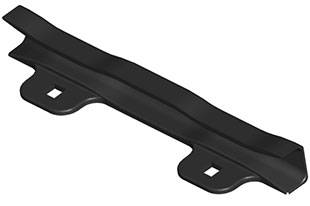

Рис. 1. Фиксатор арт. LH3004
  Размещение фиксатора на горизонтальной направляющей

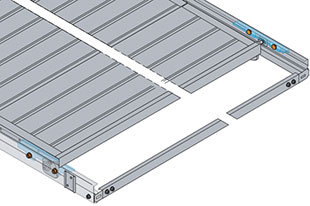

Рис. 2. Размещение фиксатора на горизонтальной направляющей

Фиксатор полотна позволяет увеличить высоту проезда в свету на 70–95 мм (уменьшить свес полотна в проем), что особенно важно для ворот небольшой высоты. Значения высоты проема в свету приведены в таблице.

Таблица 1
Значения высоты проезда в свету
Тип ворот Ручное управление
Без фиксатора LH3004 С фиксатором LH3004
Без калитки
Classic стандартный монтаж RM-120 мм RM-25 мм
Classic низкий монтаж RM-170 мм RM-100 мм
Standard RM-170 мм RM-100 мм
С калиткой
Classic стандартный монтаж RM-150 мм RM-80 мм
Classic низкий монтаж RM-195 мм RM-125 мм
RM – высота проема.

Фиксатор устанавливается на горизонтальных направляющих с двух сторон. При поднятии полотна ролики верхних кронштейнов заходят в фиксатор, который удерживает полотно ворот в горизонтальном положении, уменьшая его свес в проем.

Фиксатор будет применяться в гаражных воротах серий Standardи Classic низкого и стандартного типов монтажа с ручным управлением.

2. Упоры для гаражных ворот серии Standard

Упор нижний LS1014

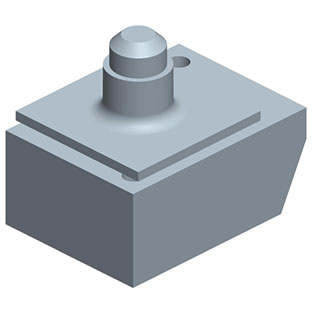

Рис. 3. Упор нижний LS1014
  Установка упора нижнего

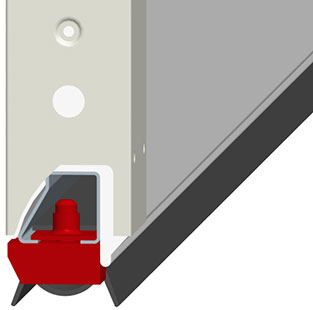

Рис. 4. Установка упора нижнего

Упоры обеспечивают защиту нижней уплотнительной вставки от чрезмерной деформации в процессе эксплуатации ворот. Кроме того, они позволяют обеспечить точность установки панелей по уровню при монтаже ворот.
